Sestavení grilu pro Terre

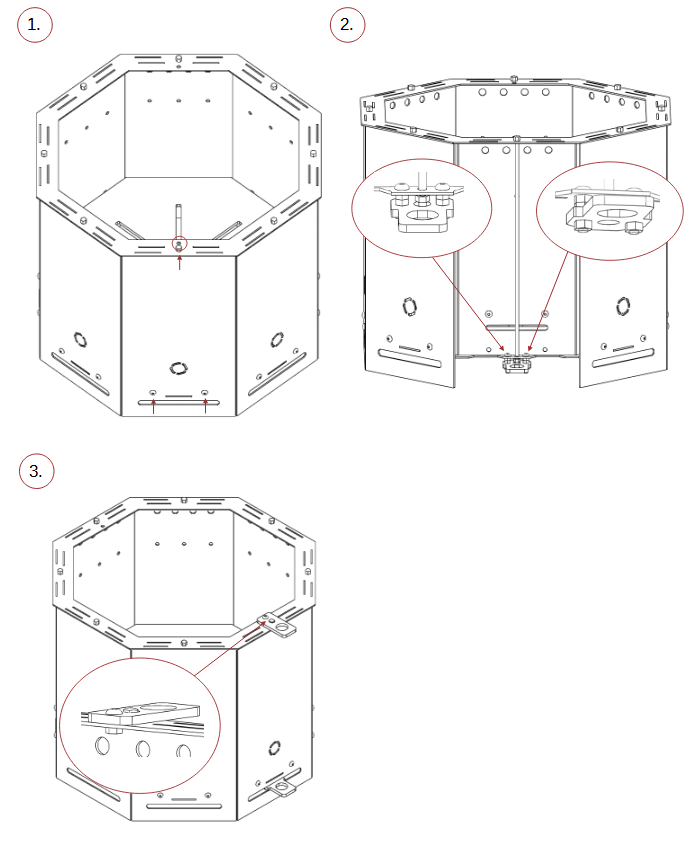

Montáž úchytů grilu

Najděte stranu ohniště s otvorem v prstenci a odmontujte z ní stěnu pláště.
Je třeba vyjmout rošt, odmontovat šrouby pláště a povolit svorník.
Do otvorů ve dně po stranách svorníku vložte dva delší šrouby (M5x20) a našroubujte na každý dvě matice. Pevně utáhněte.
Na šrouby nasaďte spodní úchyt grilu a zajistěte dvěma maticemi. Matice zatím neutahujte.
Namontuje stěnu pláště zpět.
Nyní pevně utáhněte matice spodního úchytu.
Na horní prstenec připevněte horní úchyt grilu. Zajistěte kratším šroubem (M5x10) a maticí. Pevně utáhněte.

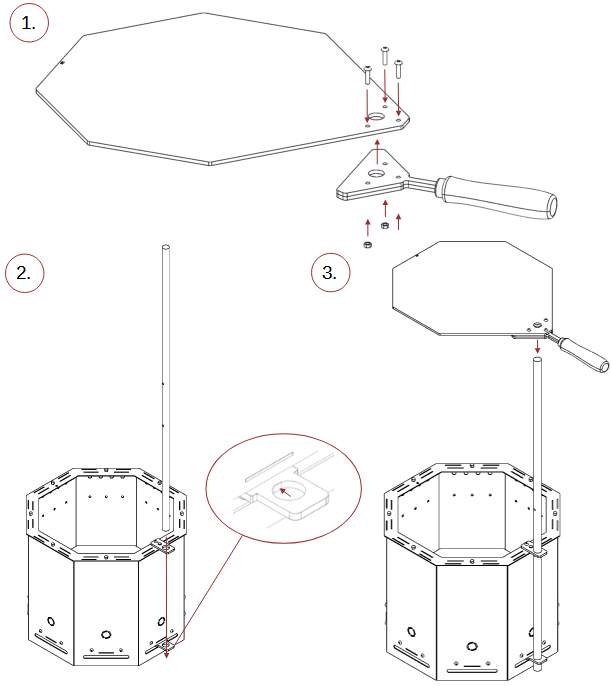

Položte grilovací plát na kraj stolu leštěnou stranou nahoru tak, aby otvory přesahovaly přes okraj stolu.
Do 3 otvorů v plátu vložte delší šrouby (M5x20), zespoda na ně nasaďte úchyt madla a zajistěte maticemi. Matice zatím neutahujte.
Do úchytů vsuňte tyč grilu. Zbroušený konec tyče směřuje dolů a směrem k ohništi. Spodní konec tyče by se měl opřít o zem.
Tyč zajistěte vložením závlačky do otvoru v tyči pod horním úchytem.
Nasaďte grilovací plát na tyč.
Srovnejte úchyt madla grilu s hranou grilovacího plátu a pevně dotáhněte šrouby vložené v kroku 1.
