Návod k instalaci tepelného štítu

Montáž tepelného štítu

Tepelný štít je volitelné příslušenství pro Caminqa Jardin, které snižuje teplotu povrchu pod ohništěm.

Montáž tepelného štítu

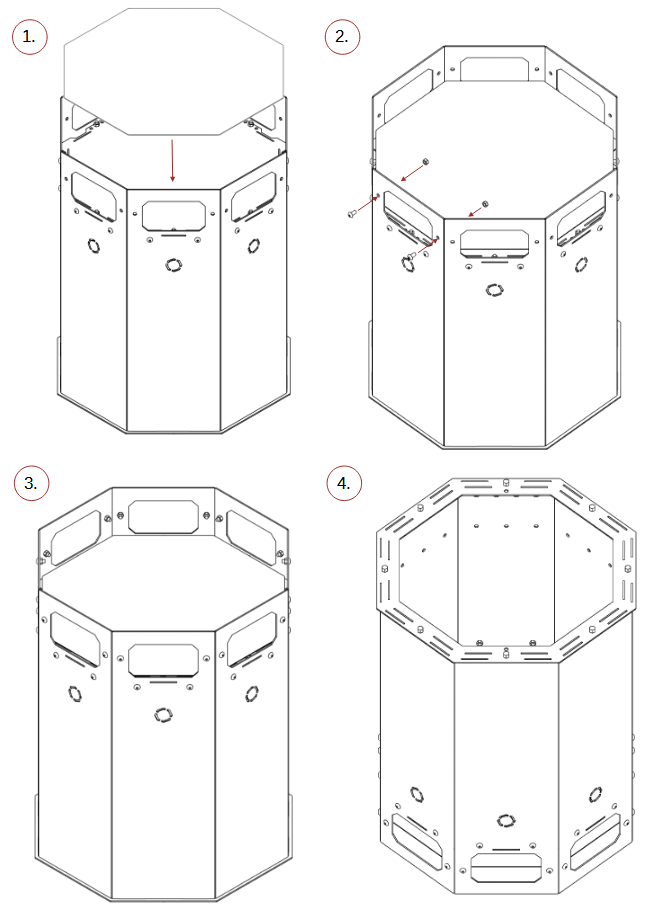

  1. Z ohniště vyjměte rošt i popelník. Ohniště otočte dnem vzhůru. Na dno položte teplotní štít.
  2. Do otvorů ve spodní části stěny pláště našroubujte krátké šrouby (M5x10) a zajistěte je maticemi. Dotáhněte klíčem a inbusem.
  3. Postup opakujte pro všech 8 stěn pláště.
  4. Ohniště otočte dnem dolů. Tepelný štít dosedne na nainstalované šrouby.
    Nezapomeňte vrátit popelník a rošt zpět do ohniště.
