Návod k sestavení Caminqa Jardin

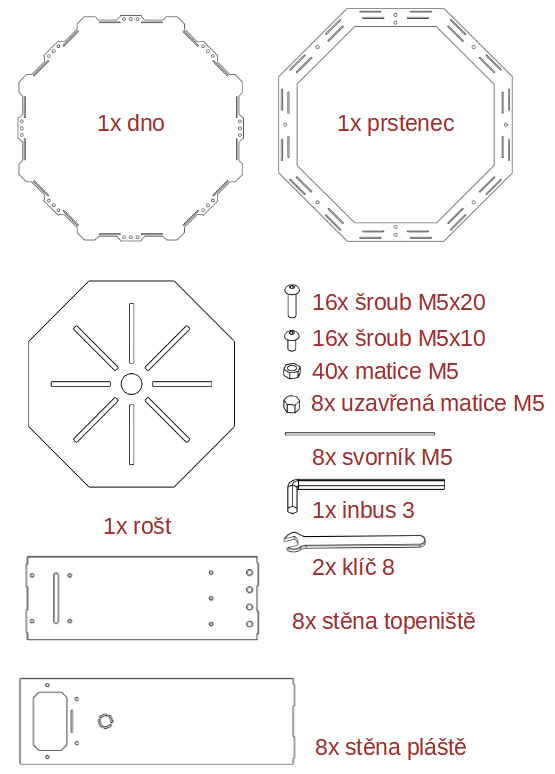

Soupis materiálu
Stavebnice obsahuje více kusů spojovacího materiálu jako rezervu, kdyby se něco zakutálelo. Nedivte se, že nějaké šroubky zbydou.
Všechny plechové dílce jsou symetrické - mají stejnou přední a zadní stranu. Je tedy jedno, jak je otočíte.

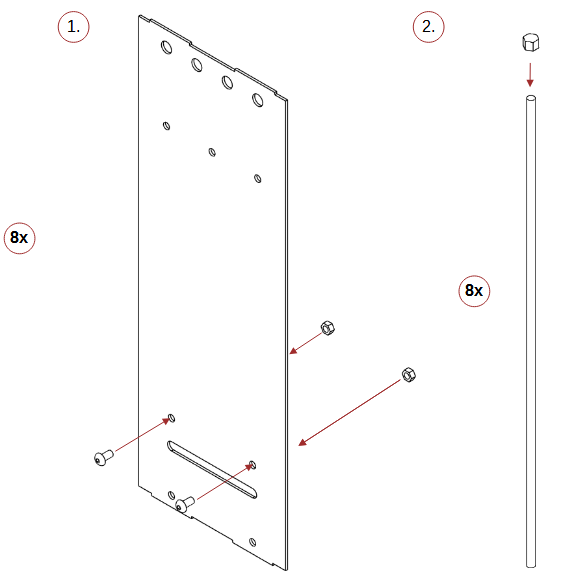

Příprava stěn topeniště a svorníků
- Do otvorů ve stěně topeniště vložte nejkratší šrouby (M5x10).
Šrouby zajistěte z druhé strany maticemi a pevně utáhněte.
Postup opakujte pro všech 8 stěn topeniště. - Na jeden konec závitové tyče našroubujte uzavřenou matici.
Postup opakujte pro všech 8 závitových tyčí.

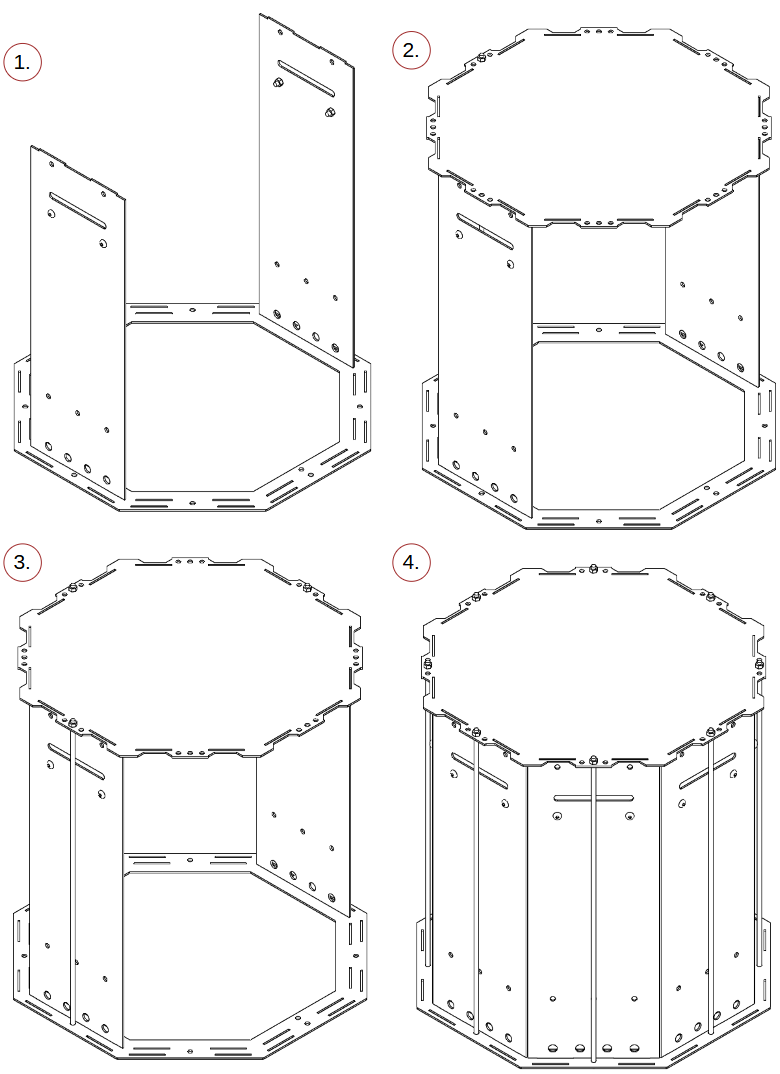

Sestavení topeniště
- Prstenec ohniště položte na stůl a vsaďte do něj dvě protilehlé stěny topeniště tak, že hlavy šroubů směřují ven a matice dovnitř.
- Na stěny topeniště nasaďte dno.
- U obou stěn prostrčte zespodu svorník otvorem v prstenci i dně a zajistěte maticí. Utáhněte lehce rukou.
Tip: Posuňte si prstenec na kraj stolu tak, abyste se dostali zespodu k otvoru pro svorník. - Podobným způsobem přidejte a zajistěte i zbylé stěny. Pokud se je nedaří zapasovat, zkuste povolit sousední svorníky.

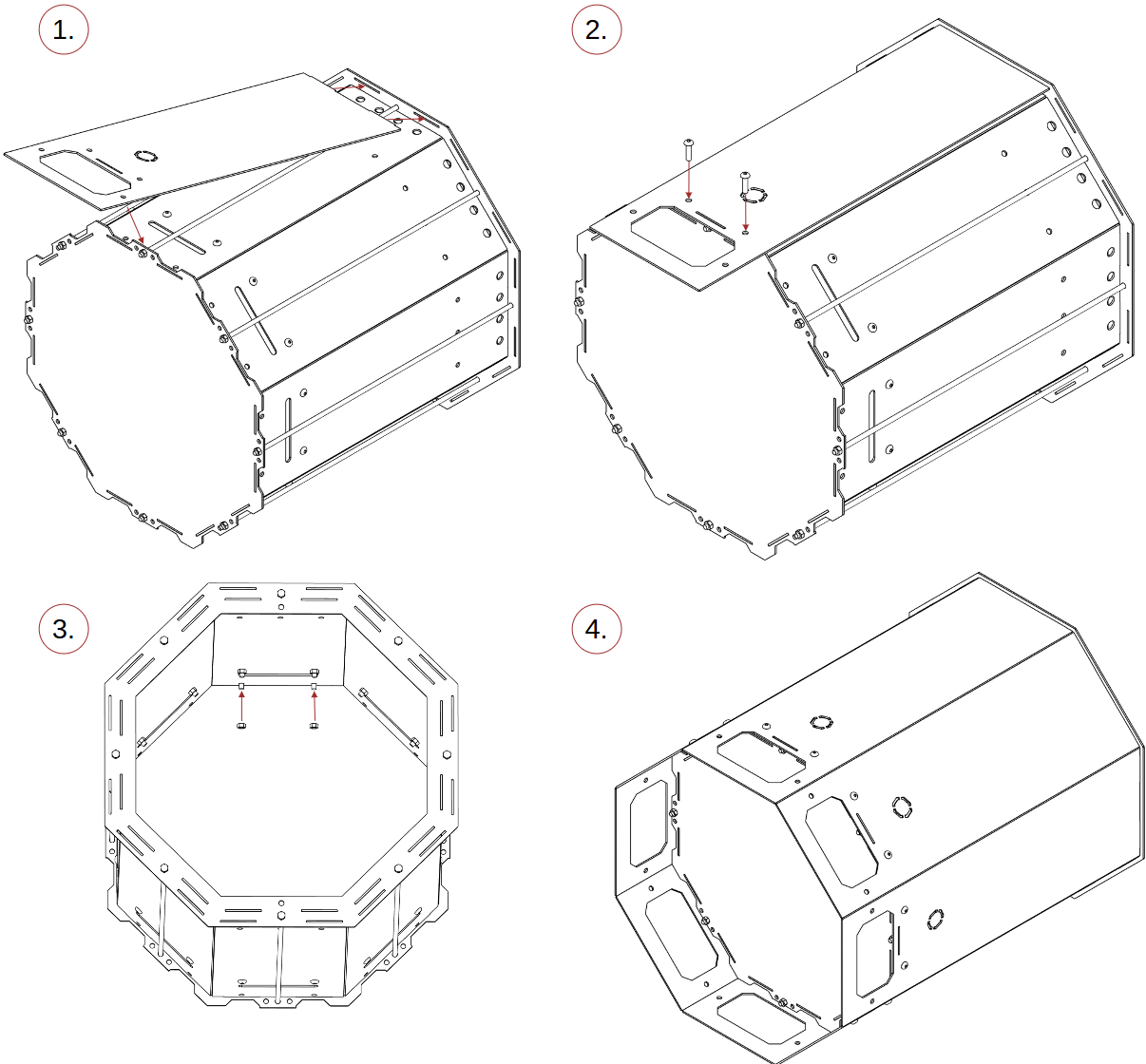

Montáž pláště
- Topeniště položte na bok a nasaďte stěnu pláště. Pokud nejde správně zapasovat, mírně povolte svorník na topeništi.
- Do otvorů nasaďte delší šrouby (M5x20).
- Z vnitřní strany topeniště na šrouby nasaďte matky. Utáhněte je pouze lehce rukou.
- Podobným způsobem přidejte a zajistěte i zbylé stěny pláště. Topeniště si vždy otočte tak, ať stěnu pláště přidáváte shora.

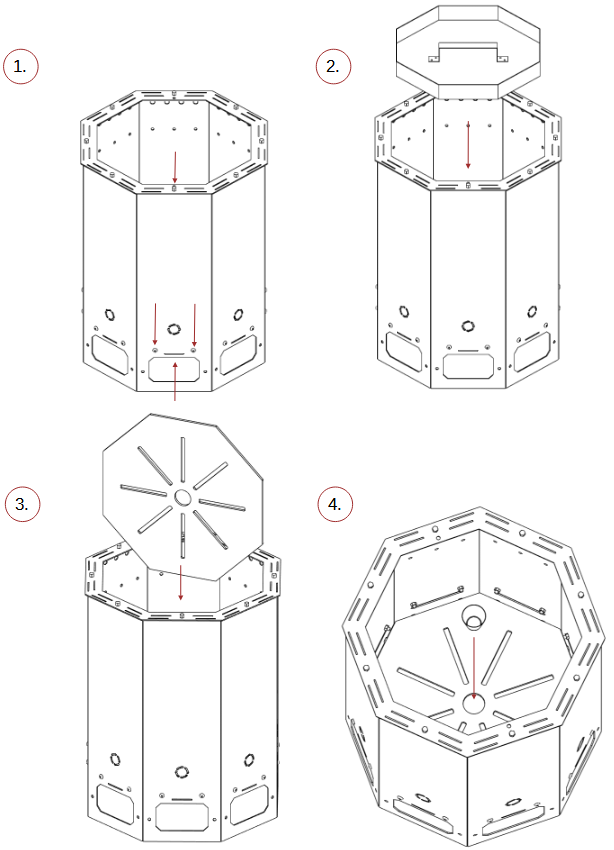

Dokončení ohniště
- Pomocí dvou klíčů utáhněte svorníky.
Klíčem a inbusovým klíčem utáhněte šrouby pláště.
Pozor! Nepřežeňte to. Utahujte zlehka a kontrolujte, že se stěny ohniště nekroutí. - Pokud máte popelník, vložte ho na dno topeniště.
- Do topeniště vložte rošt.
- Do otvoru v roštu vložte startovací panák pro tekutý podpalovač.
Gratulujeme, hotovo! Ohniště je připraveno k prvnímu rozdělání.
Pokud potřebujete ohniště ještě přemístit, můžete si trochu námahy ušetřit vyjmutím roštu a popelníku.
